Счетчик электроэнергии Барс-1.211, корпус S1

Счетчики Барс-1.211 предназначены для учета электрической активной энергии в двухпроводных сетях переменного тока напряжением 220 (230) В, частотой 50 Гц и организации учета по четырем тарифам с передачей накопленной информации через цифровой интерфейс RS-485 или RS-232. Счетчики могут применяться автономно или в составе АСКУЭ.

Отличительные особенности счетчиков Барс-1.211

• Широкий диапазон рабочих напряжений сети. Счетчик сохраняет все метрологические характеристики в диапазоне напряжений от 100 до 280 В;
• Не восприимчивость к скачкам напряжений. Работоспособность счетчика не ухудшается при подаче на вход напряжения 380 В, а также после кратковременного воздействия напряжением 1300 В (до 100 мс) и 4000 В (до 10 мкс);
• Надежность электронного модуля. Надежные танталовые конденсаторы, а так же дополнительное защитное покрытие электронного модуля позволяют эксплуатировать счетчик в условиях повышенной влажности во всем рабочем диапазоне температур;
• Повышенная точность учета. Счетчики имеют двукратный запас по классу точности;
• Удобный и надежный монтаж. Классический корпус. Конструкция токовых зажимов обеспечивает надежное подключение к счетчику силовых проводов сечением до 25 мм2. Корпус счетчика снабжен клеммами, позволяющими быстро осуществить подключение импульсного выхода счетчика к системе АСКУЭ;
• Безопасность в эксплуатации. Корпус счетчика выполнен из ударопрочных материалов, устойчивых к возгоранию (карболит), и способен выдерживать температуру до 960 С.

Функциональные возможности счетчика Барс-1.211

• Хранение, индикация на ЖКИ и передача по цифровому интерфейсу информации о суммарном значении потребленной электроэнергии по всем тарифам, истории потребления за текущий месяц и за 12 предыдущих месяцев, номере действующего тарифа, текущей дате и времени;
• Внутренний тарификатор содержит 8 сезонов в 32 тарифных таблицах;
• Измерение и индикация значений мгновенной (текущей) мощности нагрузки;
• Специализированный ЖК-дисплей с расширенным рабочим диапазоном температур с возможностью изменения количества отображаемых параметров;
• Автоматическая коррекция точности хода внутренних часов;
• Возможность внешнего отключения нагрузки при превышении установленного лимита потребления;
• Получасовые срезы потребления электроэнергии и мощности;
• Внутреннее питание цифрового интерфейса RS485;
• Трехуровневая система паролей с возможностью блокировки доступа;
• Удобное и простое в использовании программное обеспечение;
• Увеличенная ёмкость журналов событий;
• Сохранность информации во внутренней энергонезависимой памяти счетчика не менее 25 лет.

Технические характеристики счетчика Барс-1.211

Активная и полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, нормальной температуре и номинальной частоте не превышают 2 Вт и 10В·А.

Полная мощность, потребляемая каждой цепью тока счетчика при номинальном токе, номинальной частоте и нормальной температуре, не превышает 4,0 В·А для счетчиков класса точности 1.0 и 2,5 В·А для счетчиков класса точности 2.0.

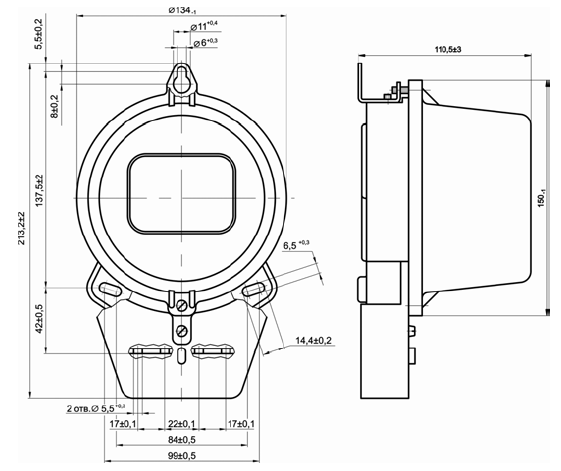

Габаритные характеристики счетчика Барс-1.211

Схема подключения и нумерация зажимных клемм счетчика Барс-1.211
